Batterie solaire LiFePO4 : Guide d’installation étape par étape

# Guide

Batterie solaire LiFePO4 : Installation étape par étape

L'installation d'une batterie de stockage solaire LiFePO4 (Lithium Fer Phosphate) représente une étape cruciale pour optimiser votre autonomie énergétique. Cette technologie, reconnue pour sa durabilité et sa sécurité, permet de stocker l'énergie produite par vos panneaux photovoltaïques pour l'utiliser ultérieurement. Voici un guide détaillé des étapes à suivre pour réussir votre installation.

Selon la réglementation française, toute intervention sur une installation électrique supérieure à 3 kWc nécessite l'intervention d'un électricien certifié

Matériel nécessaire

  1. Batterie(s) LiFePO4 avec BMS intégré
  2. Onduleur hybride ou système de gestion de batterie compatible
  3. Câbles adaptés (section minimale selon puissance)
  4. Disjoncteurs et protections électriques
  5. Outils : tournevis isolés, pince à dénuder, multimètre
  6. Équipements de protection individuelle (EPI)

Étapes d'installation détaillées

Étape 1 : Choisir l'emplacement optimal

Critères de sélection :

  • Local sec, tempéré (idéalement entre 15°C et 25°C)
  • Ventilation suffisante pour évacuer la chaleur
  • Absence d’humidité (hygrométrie < 80%)
  • Proximité de l’onduleur et du tableau électrique
  • Surface stable et plane
  • Accessible pour la maintenance

À éviter absolument :

  • Exposition directe au soleil
  • Pièces non chauffées en hiver (< 0°C)
  • Proximité de sources de chaleur
  • Zones inondables

Étape 2 : Préparer le système électrique

Mise en sécurité :

  1. Couper le disjoncteur général
  2. Vérifier l’absence de tension avec un multimètre
  3. Condamner le tableau électrique pendant les travaux

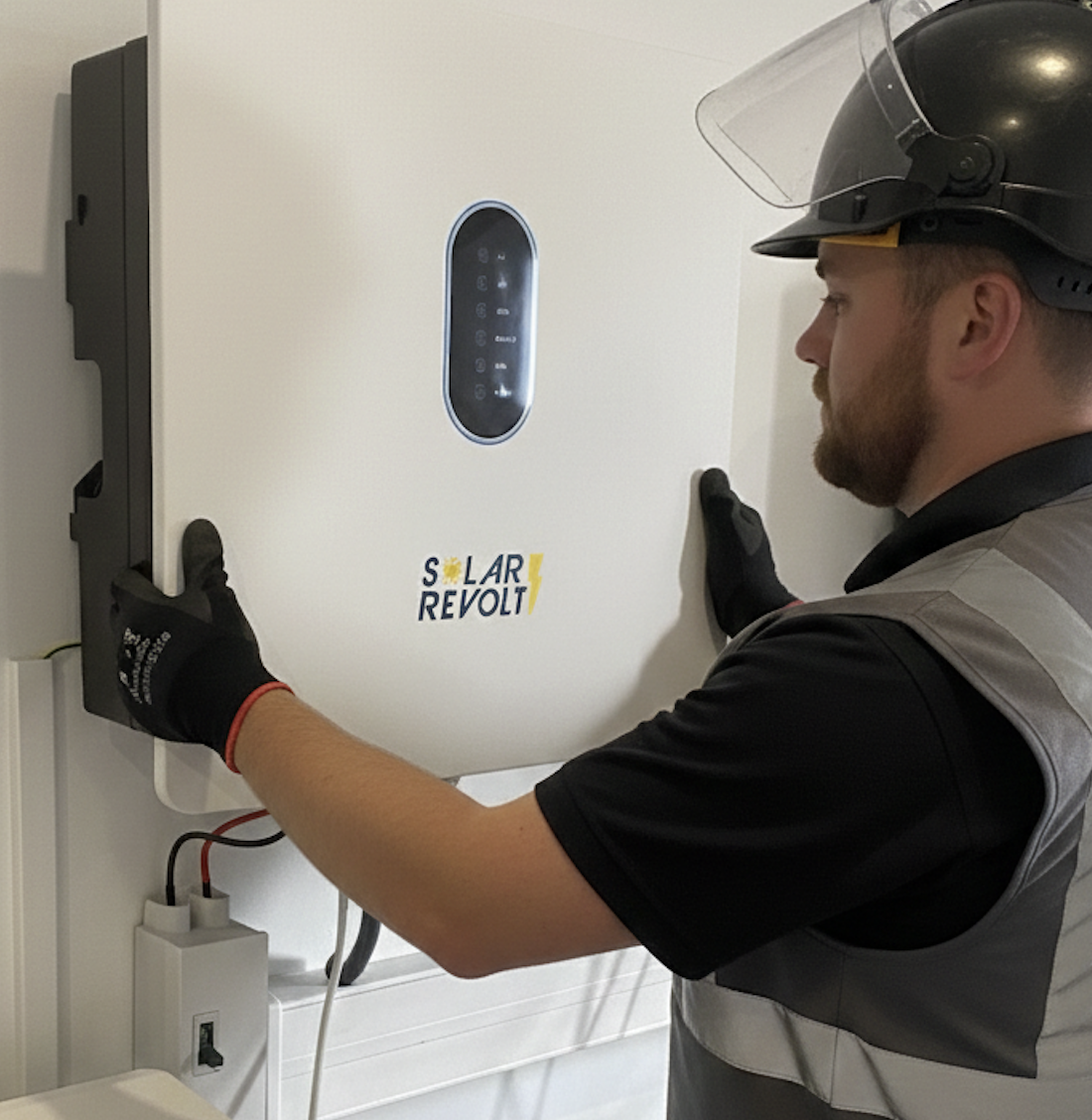

Étape 3 : Installer physiquement la batterie

Montage :

  1. Positionner le support mural ou au sol selon le modèle
  2. Fixer solidement avec chevilles et vis adaptées (incluse chez Solar-Revolt)
  3. Respecter les espacements recommandés par le fabricant (généralement 10 cm minimum autour)
  4. Vérifier le niveau à bulle pour l’horizontalité

Pour plusieurs batteries :

  • Utiliser des câbles de même longueur pour équilibrer les charges
  • Installer dans une configuration en série ou parallèle selon vos besoins

Étape 4 : Raccordements électriques

Connexions principales :

  1. Raccordement batterie → onduleur/régulateur
    • Connecter d’abord le câble négatif (-)
    • Puis le câble positif (+)
    • Serrer fermement les cosses (couple de serrage selon fabricant)
  2. Vérifications de sécurité
    • Contrôler toutes les connexions
    • Vérifier l’absence de court-circuit
    • Tester la polarité avec un multimètre

Étape 5 : Mise en service et tests

Première mise sous tension :

  1. Activer d’abord la batterie via son interrupteur principal
  2. Vérifier l’affichage du niveau de charge
  3. Mettre en route l’onduleur
  4. Vérifier la communication entre batterie et onduleur

Tests de fonctionnement :

  • Vérifier le cycle de charge depuis les panneaux
  • Tester la décharge sur une charge faible
  • Contrôler les températures de fonctionnement

Étape 6 : Configuration du système de monitoring

Installer et paramétrer l’application de suivi :

  • Connexion WiFi ou Ethernet
  • Configuration via APP dédié de l’onduleur
  • Paramétrage des priorités (autoconsommation, injection, secours)
  • Création des plages de fonctionnement optimales (Heures Pleines/Creuses)

réglages & optimisation

Configuration de l'autoconsommation

Gestion du mode secours (backup)

  • Mode prioritaire : La batterie se charge en premier
  • Seuil de décharge : Conserver 10% minimum pour prolonger la durée de vie
  • Plage de charge préférentielle : Programmer aux heures de forte production

Pour un système avec fonction onduleur :

  • Définir les circuits prioritaires
  • Paramétrer le basculement automatique
  • Tester régulièrement le mode secours
Lire notre article sur l'autoconsommation
Découvrir notre gamme complète

erreurs courantes à éviter



❌ Sous-dimensionnement des câbles : Risque de surchauffe

❌ Installation dans un lieu inadapté : Réduit la durée de vie

❌ Mauvais paramétrage de l’onduleur : Peut endommager la batterie

❌ Câbles de longueurs différentes : Déséquilibre dans les batteries en parallèle

❌ Négliger la ventilation : Surchauffe des équipements

maintenance & entretien

Contrôles mensuels

  • Vérifier visuellement l’état des connexions
  • Contrôler les températures de fonctionnement
  • Observer les cycles de charge/décharge

Contrôles annuels

  • Resserrer toutes les connexions
  • Nettoyer les poussières
  • Vérifier l’état des câbles
  • Tester les protections électriques

Quand faire appel à un professionnel ?

Installation recommandée par un professionnel certifié si :

  • Puissance supérieure à 3 kWc
  • Installation triphasée
  • Modification du tableau électrique principal
  • Système de backup complexe
  • Manque d’expérience en électricité
Contacter nos experts

L’installation d’une batterie solaire LiFePO4 est un projet technique qui nécessite rigueur et connaissances en électricité. Si les installations simples peuvent être réalisées par des bricoleurs avertis, les systèmes complexes requièrent impérativement l’intervention d’un professionnel certifié pour garantir sécurité, performance et conformité réglementaire.

En suivant ces étapes méthodiquement et en respectant les normes en vigueur, vous optimiserez votre taux d’autoconsommation et réaliserez des économies substantielles sur votre facture énergétique tout en contribuant à la transition énergétique.
