L’onduleur est le cœur de votre installation solaire. Il transforme le courant continu (DC) produit par vos panneaux solaires en courant alternatif (AC) utilisable par vos appareils ou injecté dans le réseau.
Une bonne installation garantit performance, sécurité et durabilité.
1. Quel type d’onduleur choisir ?
- Onduleur centralisé : souvent utilisé pour les grandes toitures (ex : 3 à 10 kWc), moins cher mais moins flexible en cas d’ombrage.
- Micro-onduleurs : un par panneau, idéal pour les petites installations ou toitures à plusieurs orientations.

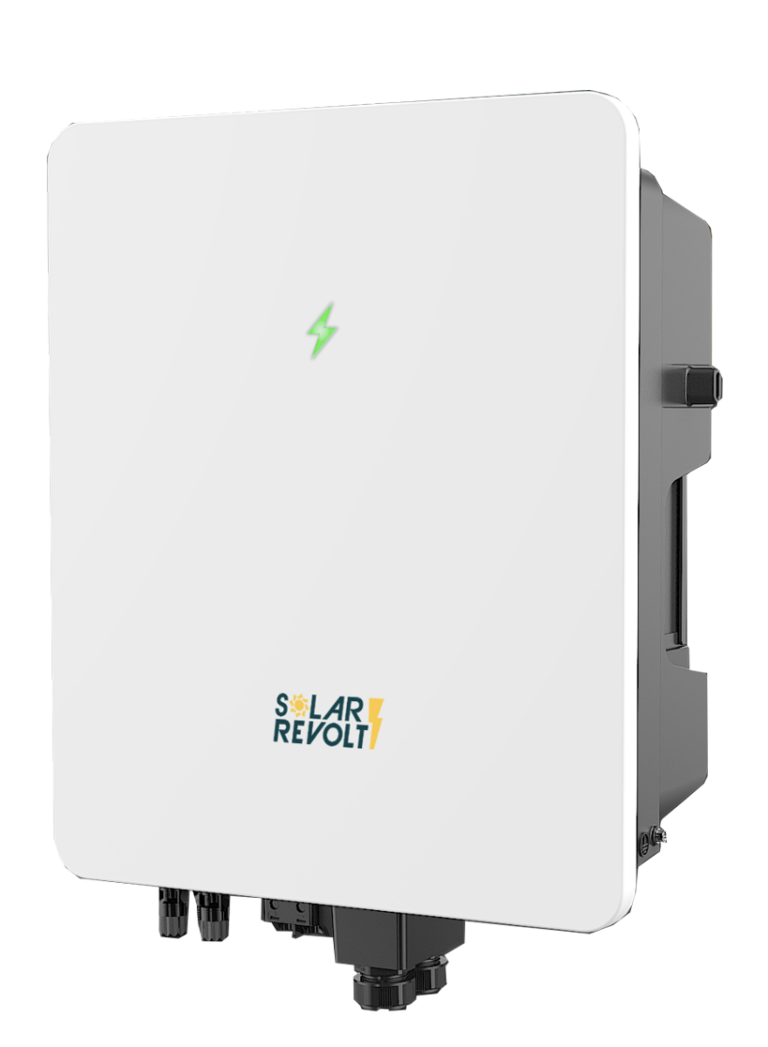

- Onduleur hybride : permet de gérer une batterie solaire en plus du réseau (charge/décharge automatique).
2. Où et comment installer un onduleur ?
Voici les étapes clés d’installation :
- Choisir un emplacement ventilé, à l’abri de l’humidité (ex : garage, local technique).
- Fixer le support mural avec chevilles et vis adaptées au poids de l’onduleur.
- Relier les entrées DC provenant des panneaux (avec connecteurs MC4).
- Connecter la sortie AC vers le tableau électrique via un disjoncteur différentiel dédié.

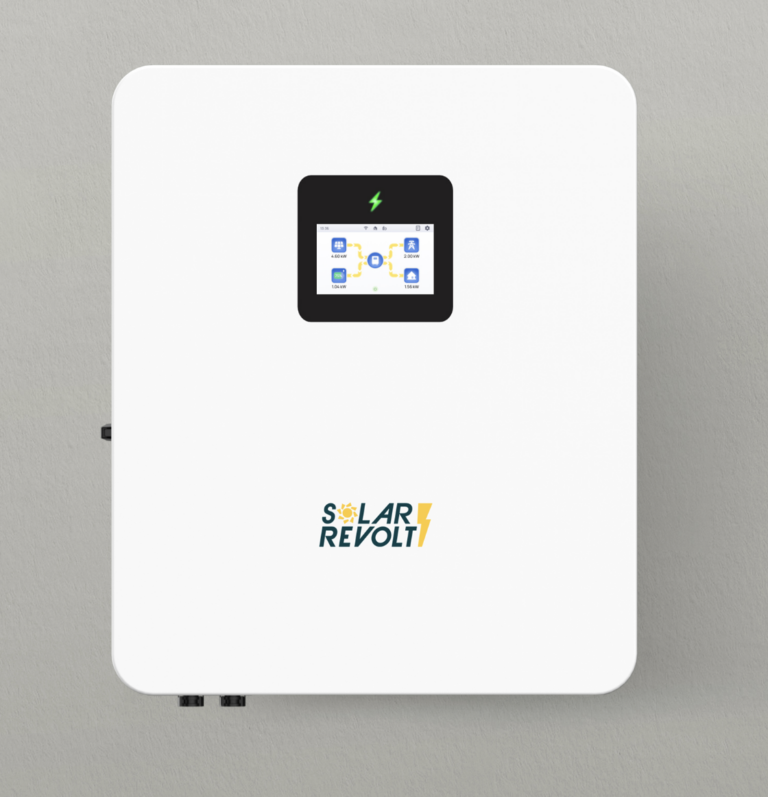

- Si batterie ou réseau : brancher les bornes prévues et configurer l’onduleur via l’écran ou une application mobile.
3. Schéma de câblage simplifié
Ce schéma est donné à titre indicatif. Respectez toujours la notice constructeur.
4. Précautions de sécurité
- Couper toutes les sources (DC et AC) avant toute intervention.
- Vérifier la polarité des câbles (erreur de branchement = onduleur grillé).
- Ne jamais laisser les connecteurs DC débranchés en plein soleil (risque d’arc électrique).
- Porter des gants isolants et lunettes de protection.
Astuces Solar Revolt
- Prévoyez un câble AC de la bonne section selon la distance entre onduleur et tableau (ex : 4 mm² ou 6 mm²).
- Protégez toujours votre installation avec des disjoncteurs adaptés (DC & AC).
- Vérifiez la conformité électrique avec la norme NFC 15-100 et les recommandations du Consuel.
- Utilisez un monitoring via application pour suivre la production en temps réel.
